“翼”帆风顺,驶向深蓝。10月1日下午在举国欢庆的日子里,舟山友联也迎来了振奋人心的好消息
公司为船东改造的21万吨级矿砂船顺利完成航行试验,这是全球首制最大的加装硬质三片式自动旋转风帆装置的“奥林帕斯”轮。这艘加装了“翅膀”的船舶正在浩瀚的大海上扬帆远航,该船在营运中预计可节约燃油消耗约30%,同时减少约30%的二氧化碳排放将成为新一代节能降耗船型的典范。
2023年油气装备产业创新发展上海论坛将于10月26日-27日举办
迎国庆版船厂地图发布,2千多家中国船厂代表2023年造船地图新版上市
2023年第四届LNG接收站和储运物流技术上海峰会将于10月26-27日举办
“奥林帕斯”轮扬帆远航
斩破荆棘 亮剑出击
“奥林帕斯”轮总长300M,型宽49M,型深25.3M,安装的四桅WindWings配有大型实心翼帆,高度可达47.9米,是由世界最大的独立船舶设计公司——招商局工业集团下属的芬兰Deltamarin设计集团、舟山友联及船东公司等单位自主研制的。
据悉,本次帆叶首次应用E玻璃聚酯层压结构制作,具有轻质、高强和高耐海洋环境特性,风帆的智能控制系统可实现风帆一键升降、自动旋转等功能,能够根据航行环境、运动状态等实时数据,自动调整控制策略,使风帆自动寻找最优角度,实现智能化精细控制,显著提升了风帆对于船舶复杂营运工况的适应性和风帆作业效率。
本次风帆改造是舟山友联承接的首个windwings风翼改造项目,新工艺、新技术、时间紧、任务重、精度要求极高。对公司项目组而言,这个“第一次”,充满了未知和挑战。为此,项目准备工作早在船舶进厂的半年前就已启动,公司项目组与船东、设计公司、技术公司及船检对每一个细节都进行了细致入微的沟通交流,熟悉各种设备、图纸、结构和液压管系等,对改造方案进行了多次优化调整,为项目进厂做好了充分的准备。
项目组讨论技术方案
精研细琢 砥砺前行

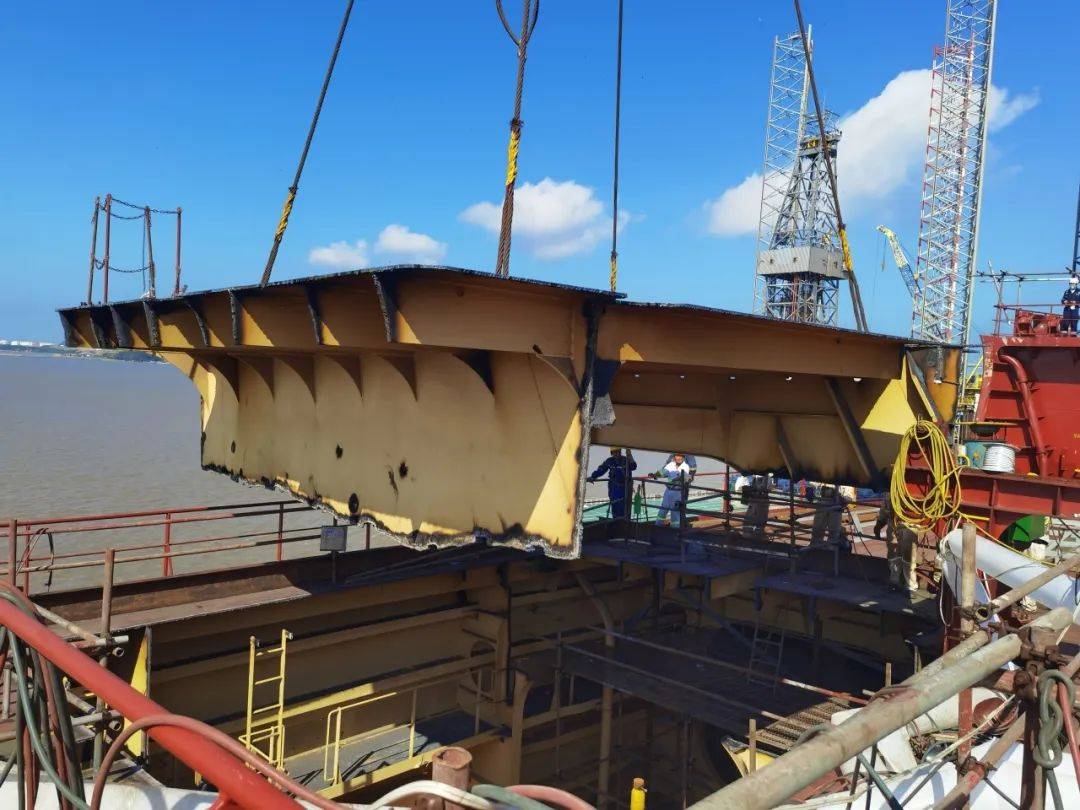

“奥林帕斯”轮在厂期间,每一个项目都高标准严要求。此次改造作业中,车间的任务无疑是艰巨的,主要工程包括:五舱高边柜斜坡板换新,约240吨的边舱结构加强,约200平方米的主甲板挖补,以及新加4个油缸围井,分别吊装、定位4个风帆底座分段和4个230吨风帆等。
针对危险性大的上边舱斜坡板换新,项目组集思广益,合理安排工序,有效避免了立体交叉作业;针对风帆底座吊装前难度大的工程,主管组织施工队领班及工艺,多次现场勘察、研讨,施工队安排24小时施工,夜间车间安排主管24小时值班,现场问题及时解决。为了避免现场交叉作业,项目组精心策划,不同时间和空间进行施工。
项目组冒雨作业
机电车间对液压管的预制、焊缝拍片、泵压、船上安装、串油等工作同样追求精益求精,车间协同技术部对泵压和串油制订了详细周密的施工方案;针对精度要求极高的风帆、液压油缸、锁紧销底座的施工等,项目组多次召开精度控制策划会,反复论证,从定位到烧焊,现场严格把关,各级管理人员在通宵达旦的坚守下,最终按标准完成任务。
项目组现场确认精度
无惧风雨 首战大捷

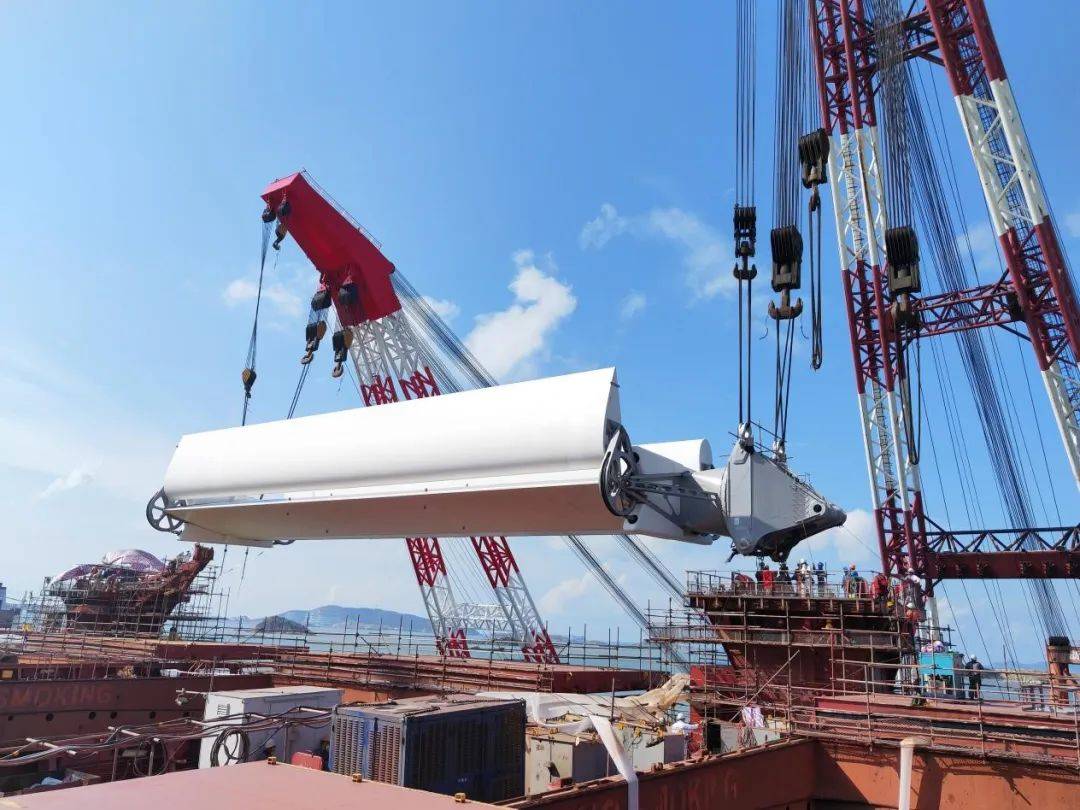

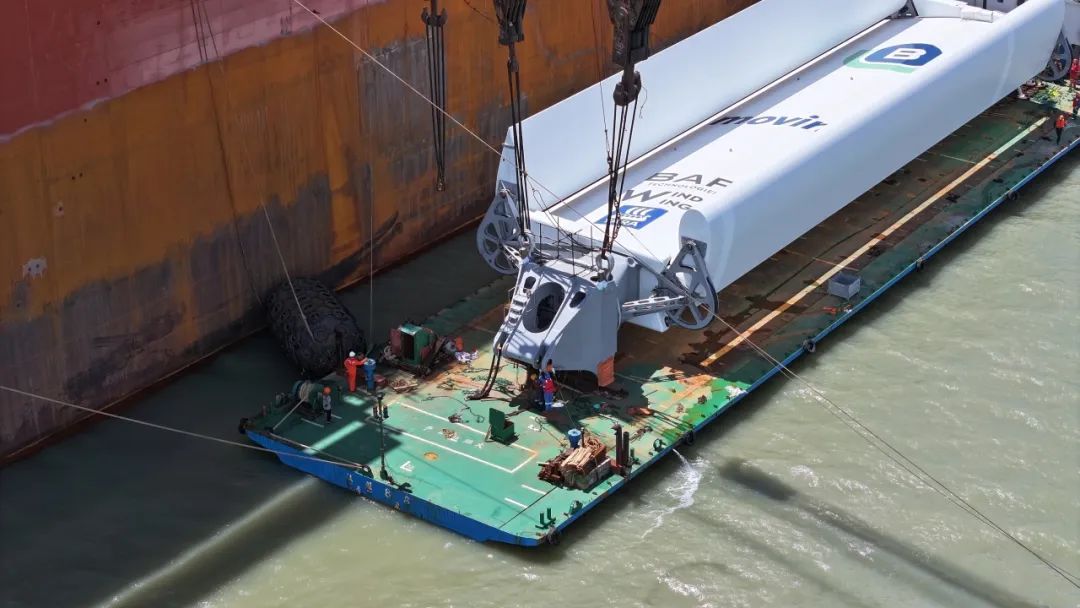

面对台风影响、持续高温、暴雨等不利因素,公司项目组科学谋划,高效组织,有序推进。8月26日下午14:30,装载着风帆的驳船缓缓靠近“奥林帕斯”轮。在起重的指挥下,高近50米、重达230吨的大型风翼被1200T和600T浮吊同时缓缓吊起,随之要求水平横移至“奥林帕斯”轮。在装配间隙误差最大不得超过6mm的情况下,工程部、技术部、车间现场优化安装工艺方案,采用焊接柔性限位滑道,保证风帆轴承准确落入耳板之间,从而顺利穿上销轴。8月29日凌晨5点半,经历了一夜的暴雨洗礼后,第四桅风翼平稳坐落至“奥林帕斯”轮的甲板风帆底座。舟山友联在万众瞩目下,比原计划提前了一天半,安全、平稳、高效地完成了WindWings风翼吊装大节点,四套风帆吊装周期仅75小时。随之而来的,便是紧锣密鼓地设备系统连接及各项调试工作。经过14天的不懈努力,在完成了2784个风帆系统报警点交验后,“奥林帕斯”轮的四只“翅膀”成功展开。
风翼基座吊运
风帆缓缓平移
风帆平稳坐落
项目组人员现场调试

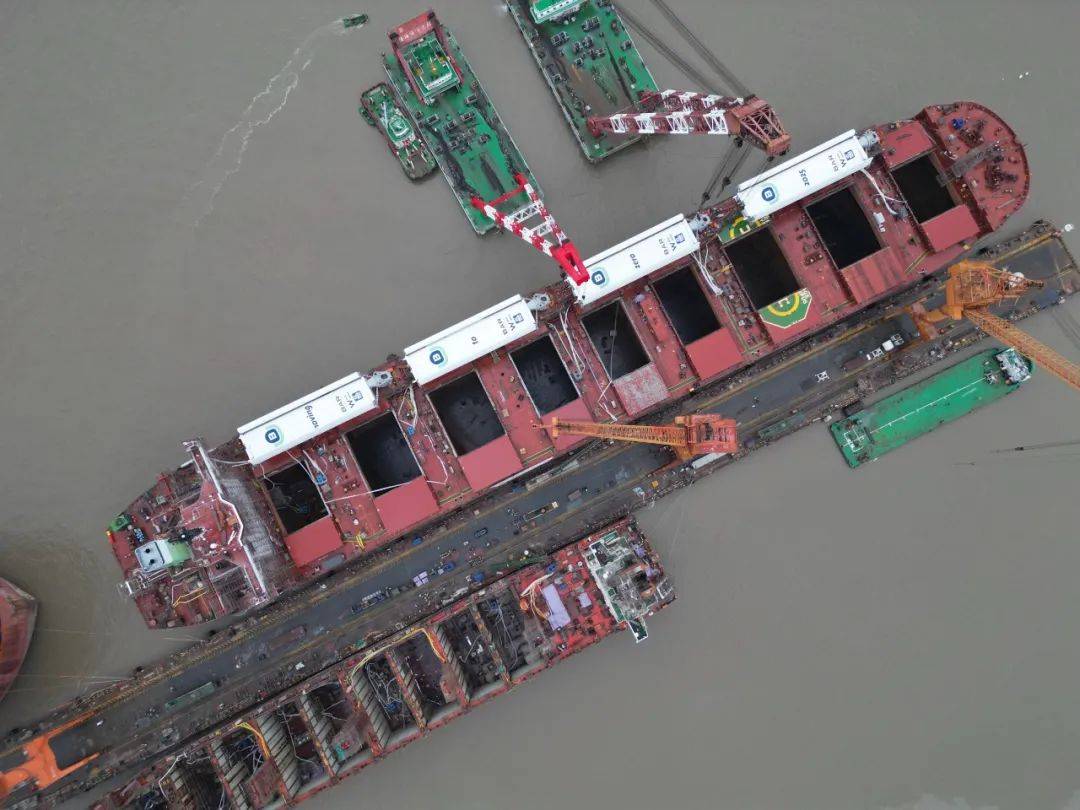

风帆安装完成
4只“翅膀”成功展开
“翼”帆风顺 扬帆起航
倾斜试验
为确保“奥林帕斯”轮在水中航行的稳定性,项目组又投入了紧张的倾斜试验中。试验正式开始后,测量人员分别分布于货舱前中后等各个指定区域进行摆锤、水深、密度等相关数据的采集以及压载水互驳工作,船舶衡倾角度始终控制在可控范围内,舟山友联又以实际行动向船东和船检交上了一份满意的答卷。
航行试验
试航过程中,舟山友联项目组科学高效安排交验顺序,将风帆试验项目与常规试航项目融合进行,主机、轴带发电机,风帆系统等交验项目全部一次通过报验。风帆性能验证经过低位寻优和升帆寻优测试,实船油耗降低效果明显,实现设计节能指标和面向工程化应用的项目研制目标。本次试航周期3天完成所有交验项目,实现了“翼型风帆助推零排放运营转型”的重要一步。
“奥林帕斯”轮WindWings风帆项目的成功交付
是舟山友联贯彻落实
招商集团新发展理念
顺应绿色、低碳、智能发展新趋势
在创新转型升级发展道路上的
一次重要探索
充分展现了舟山友联
在各类型船舶改造方面的
综合实力和无限潜力
